Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

17 de febrero de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/01/2026
Fecha de medición final: 31/01/2026

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango de ±5% durante todo el periodo de medición, mostrando un comportamiento estable y sin variaciones significativas.

  • Los desbalances de tensión y corriente se mantuvieron por debajo de los valores máximos permitidos, con promedios de 0.31% y 2.04%, respectivamente. Estos valores resultaron prácticamente iguales a los del mes anterior (0.32% y 2.06%).

Importante

  • Las armónicas de corriente presentaron un patrón similar al mes anterior, con presencia destacada de las 23ª, 25ª y 47ª, cuyas magnitudes superaron a las armónicas de orden bajo (5ª y 7ª). El THD de corriente promedio fue de 3.7%, dentro de los rangos de los tres meses anteriores que fueron de 4.8, 3.3% y 9.43%, respectivamente. Aunque este nivel no representa un riesgo inmediato, se mantiene una tendencia estable en meses anteriores.

  • Las armónicas de tensión mostraron predominancia en las 5ª, 7ª, 23ª, 25ª, 11ª, 13ª y 47ª. Se recomienda una revisión detallada por posible resonancia en la armónica 25ª, dado que esta frecuencia también presenta alta magnitud en la corriente. El THD de tensión promedio fue de 0.72%, igual al mes anterior, pero similar a los últimos tres de 0.72%, 0.70% y 0.79%, respectivamente. Cabe resaltar que las armónicas 23ª y 25ª superaron en magnitud a las 11ª y 13ª, situación que se observó desde meses anteriores, lo que refuerza la necesidad de verificar una posible resonancia en las armónicas 23ª o 25ª.

  • Durante casi todos los días del periodo se registraron inyecciones de hasta 2,694 kVAr hacia la red, fenómeno recurrente desde marzo. Se sugiere revisar la operación de los bancos de capacitores y realizar ajustes para eliminar la inyección de potencia reactiva no deseada.

  • En este mes no se detectó ninguna interrupción de energía, así como en todos los meses anteriores a excepción de octubre que presentó solo una interrupción. En general se puede decir que la red de suministro es una red robusta.

Precaución

  • La inyección continua de kVAr provoca que el factor de potencia oscile entre atraso y adelanto a lo largo del día. Esta condición operativa es indeseable y podría ocasionar problemas de tensión en la red de baja tensión, además de favorecer fenómenos de resonancia en torno a la armónica 25ª.

  • Se recomienda llevar a cabo un estudio de resonancia que permita identificar las causas de los niveles elevados en las armónicas 23ª, 25ª y 47ª, y definir medidas correctivas.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 114884.56 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.94 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.93 0 - 5 %
THDi % 11.54 ---
Flicker Pst 0.4 0-1 p.u.
Flicker Plt 0.32 0-0.8 p.u.
Desbalance Dv % 0.31 0 - 2 %
Desbalance Di % 2.04 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
931.39 1,942.33 16,957.55 14,875.70 24,592.19 25,697.08 26,487.62
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−2,694.82 −798.21 5,071.60 4,561.93 9,566.66 10,967.74 12,721.87
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,250.94 2,004.79 17,823.82 15,754.48 25,910.94 26,971.11 27,984.07
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.64 0.86 0.95 0.94 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.36 0.53 0.70 0.71 0.93 1.15 1.37
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.97 1.30 2.20 3.77 11.54 12.96 17.80
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.12 0.20 0.26 0.25 0.31 0.34 0.37
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.20 0.37 0.57 0.83 2.04 3.28 6.91
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
113,042.00 114,104.82 114,887.10 114,884.56 115,673.91 115,963.78 116,421.97
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
6.22 10.16 89.73 79.29 130.63 136.02 141.42
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.08 0.18 0.21 0.40 0.47 6.10
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.12 0.25 0.25 0.32 0.36 2.66

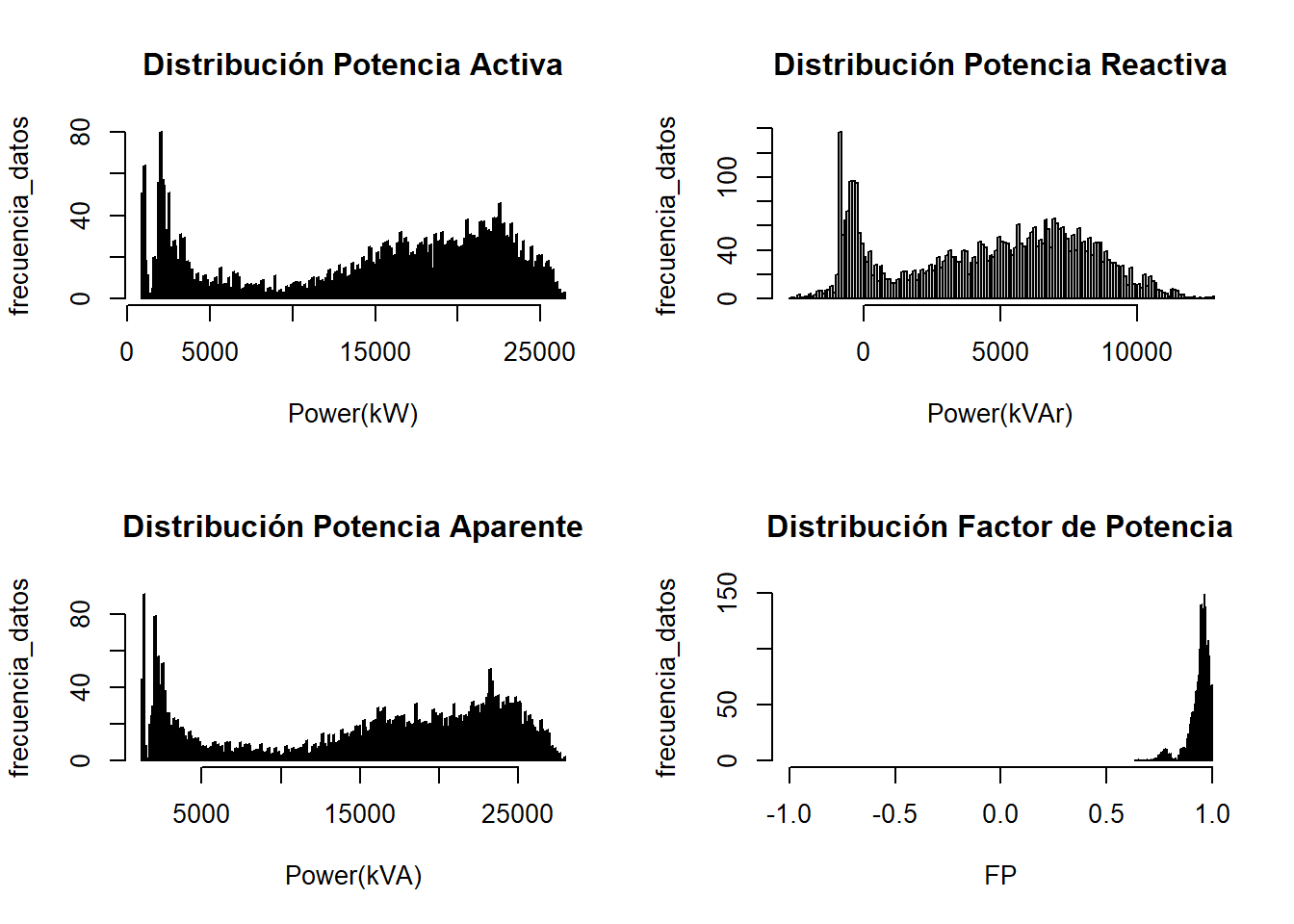

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 931 Min. :-2695 Min. : 1251 Min. :0.64
1st Qu.: 7687 1st Qu.: 1477 1st Qu.: 8007 1st Qu.:0.93
Median :16958 Median : 5072 Median :17824 Median :0.95
Mean :14876 Mean : 4562 Mean :15754 Mean :0.94
3rd Qu.:21369 3rd Qu.: 7294 3rd Qu.:22856 3rd Qu.:0.97
Max. :26488 Max. :12722 Max. :27984 Max. :1.00

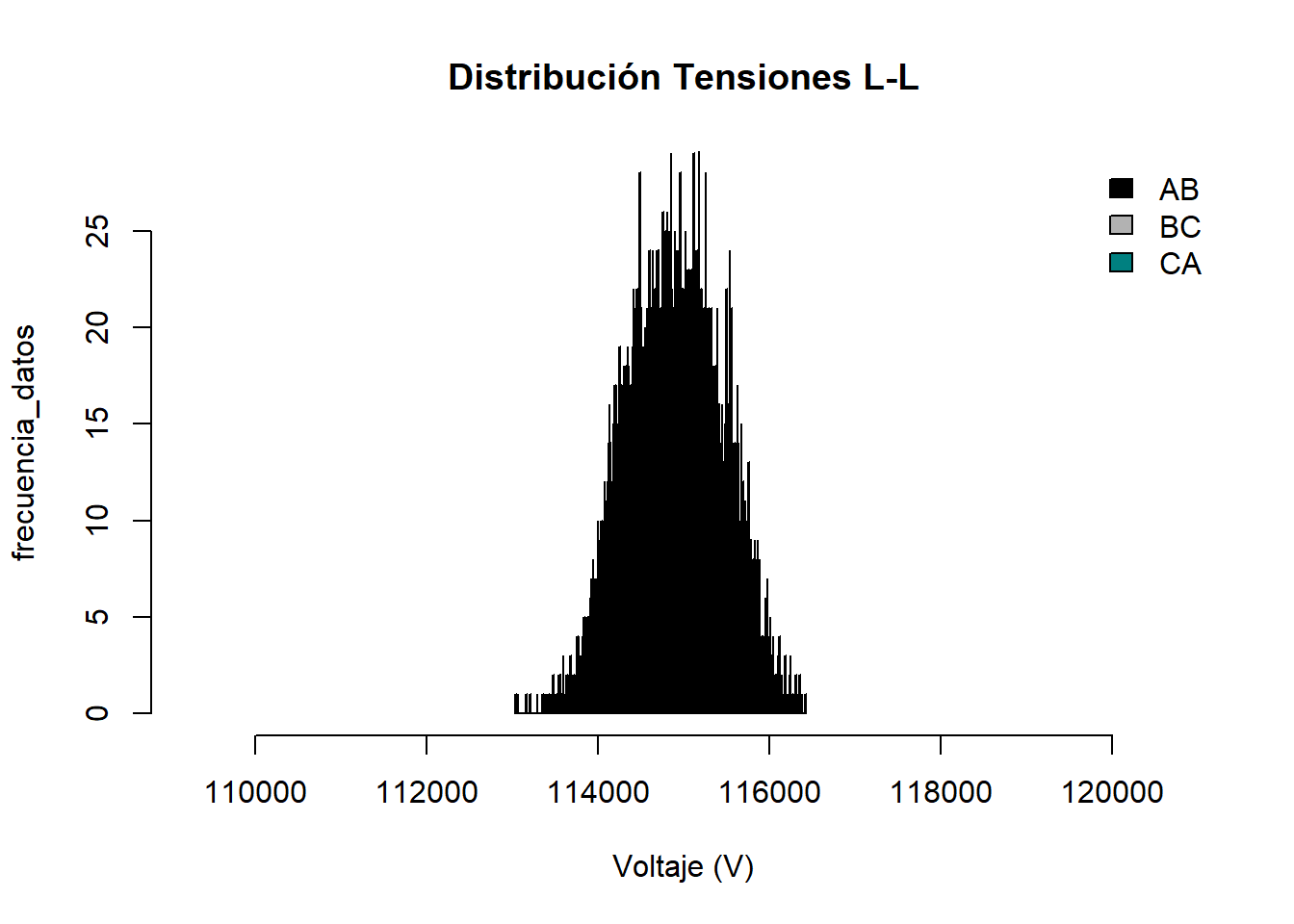

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :113068 Min. :113208 Min. :113042
1st Qu.:114494 1st Qu.:114740 1st Qu.:114399
Median :114847 Median :115087 Median :114738
Mean :114842 Mean :115079 Mean :114733
3rd Qu.:115173 3rd Qu.:115403 3rd Qu.:115057
Max. :116185 Max. :116422 Max. :116068

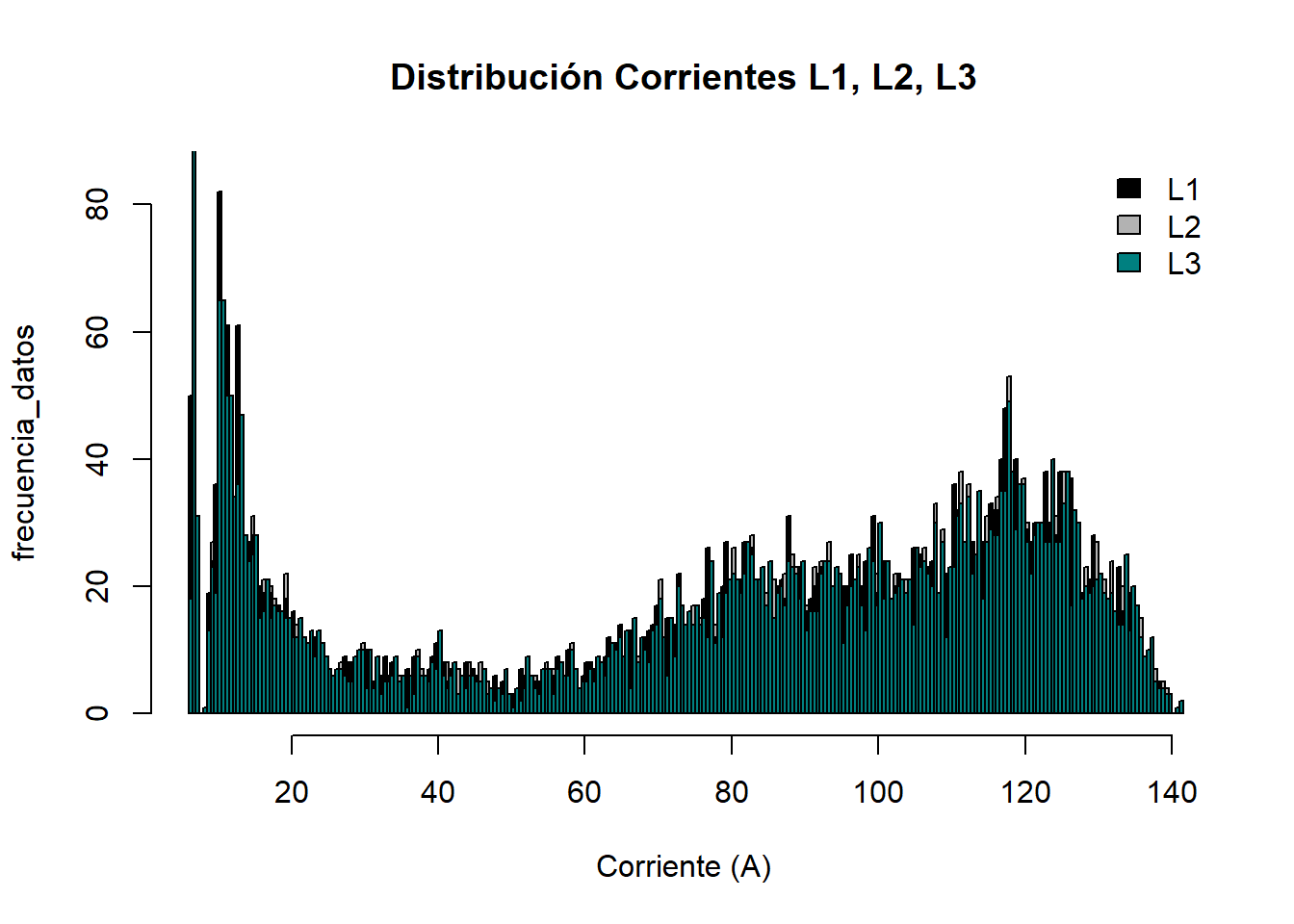

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 6.3 Min. : 6.2 Min. : 6.4
1st Qu.: 39.8 1st Qu.: 40.6 1st Qu.: 40.5
Median : 89.1 Median : 90.0 Median : 90.0
Mean : 78.8 Mean : 79.5 Mean : 79.5
3rd Qu.:114.6 3rd Qu.:115.3 3rd Qu.:115.4
Max. :140.6 Max. :141.3 Max. :141.4

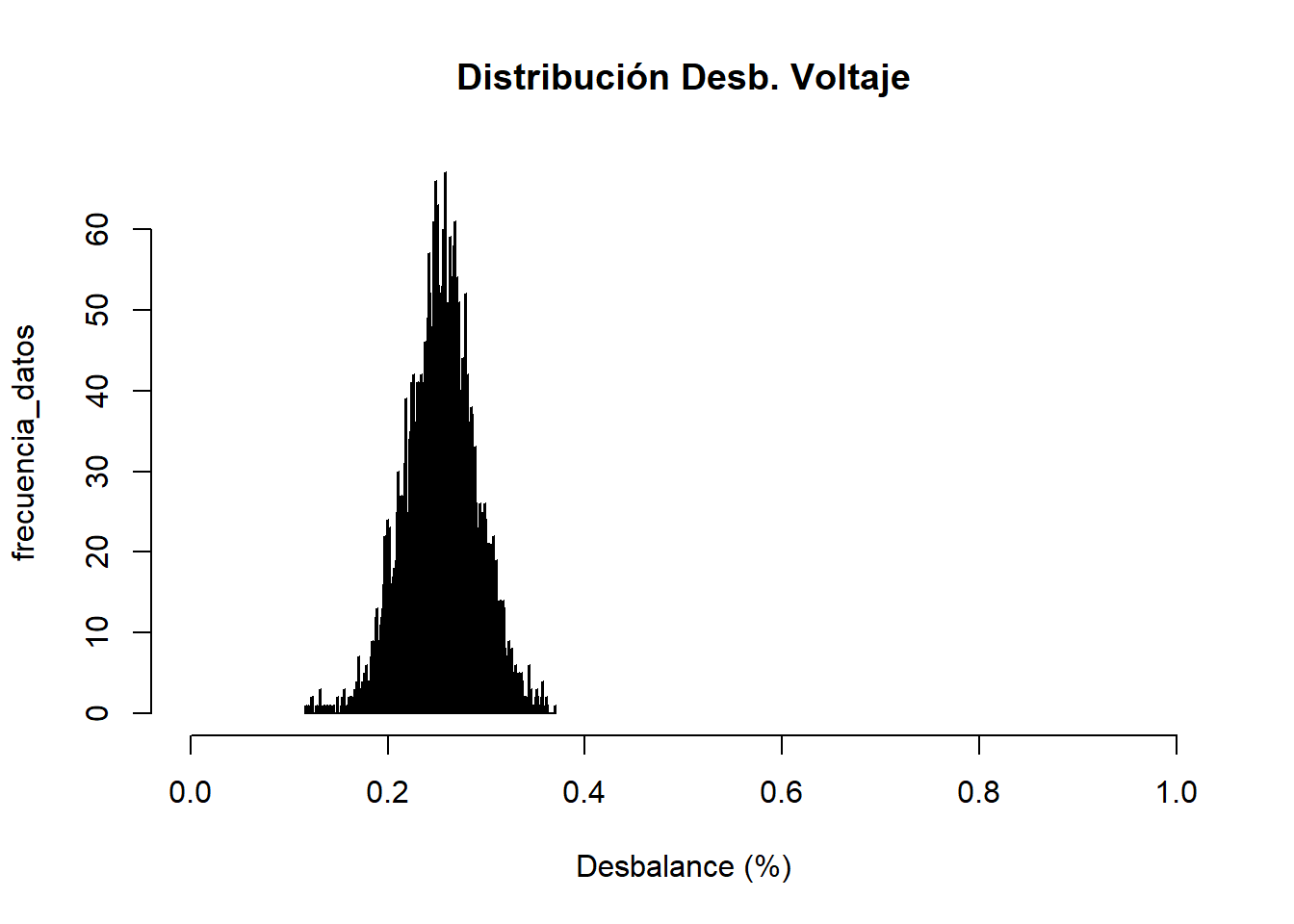

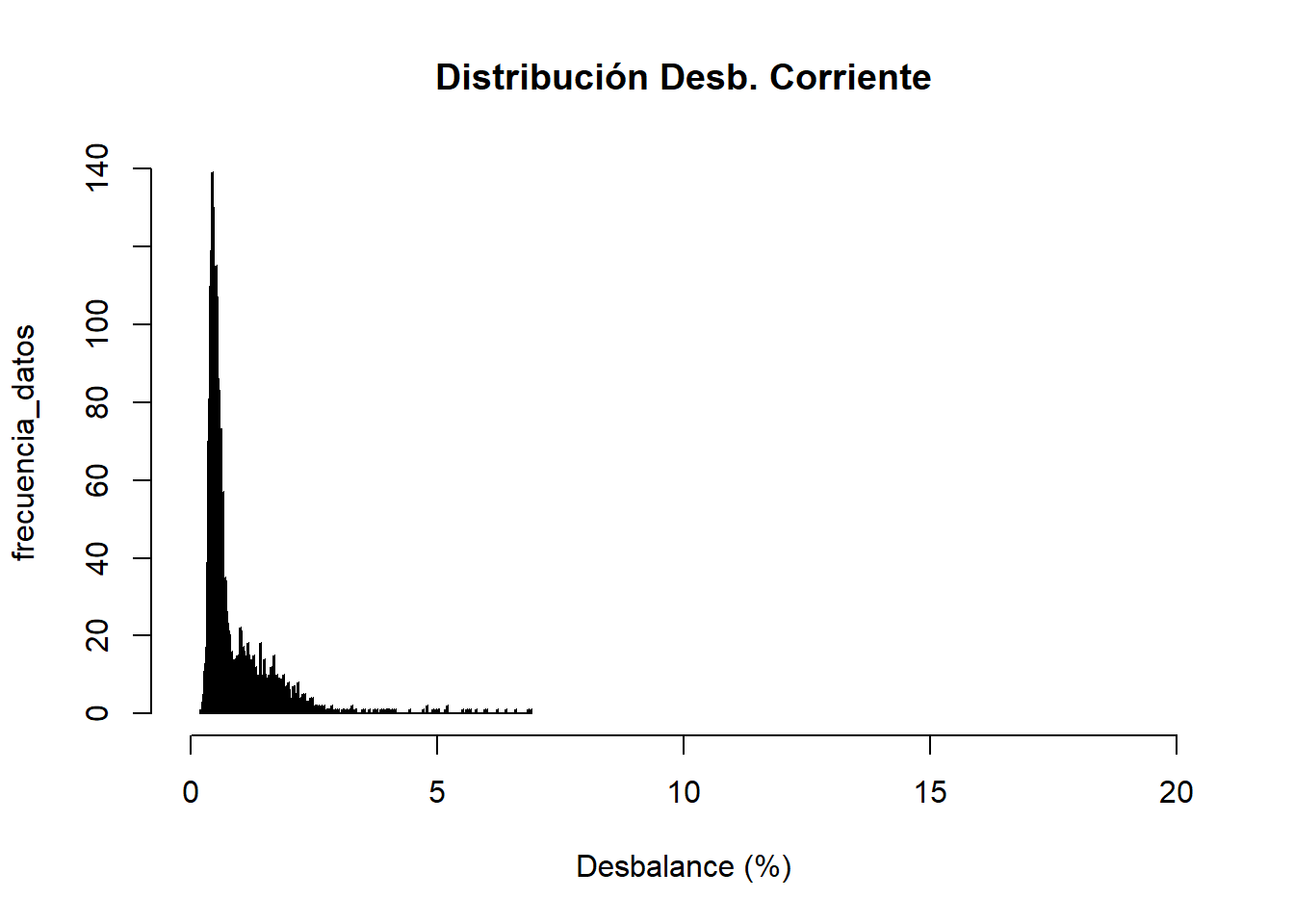

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.20 Min. :0.12
1st Qu.:0.46 1st Qu.:0.23
Median :0.57 Median :0.26
Mean :0.83 Mean :0.25
3rd Qu.:0.98 3rd Qu.:0.28
Max. :6.91 Max. :0.37

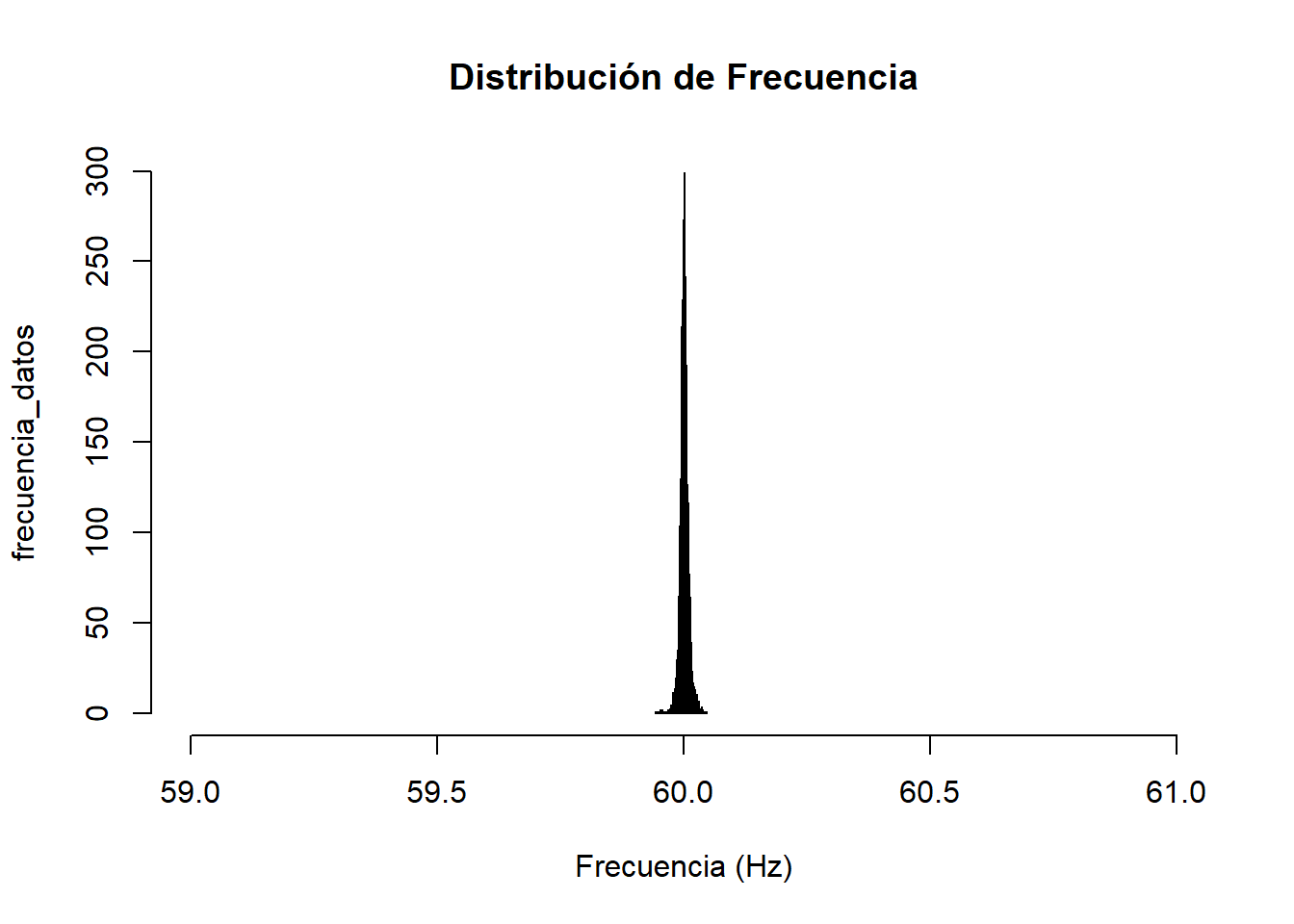

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

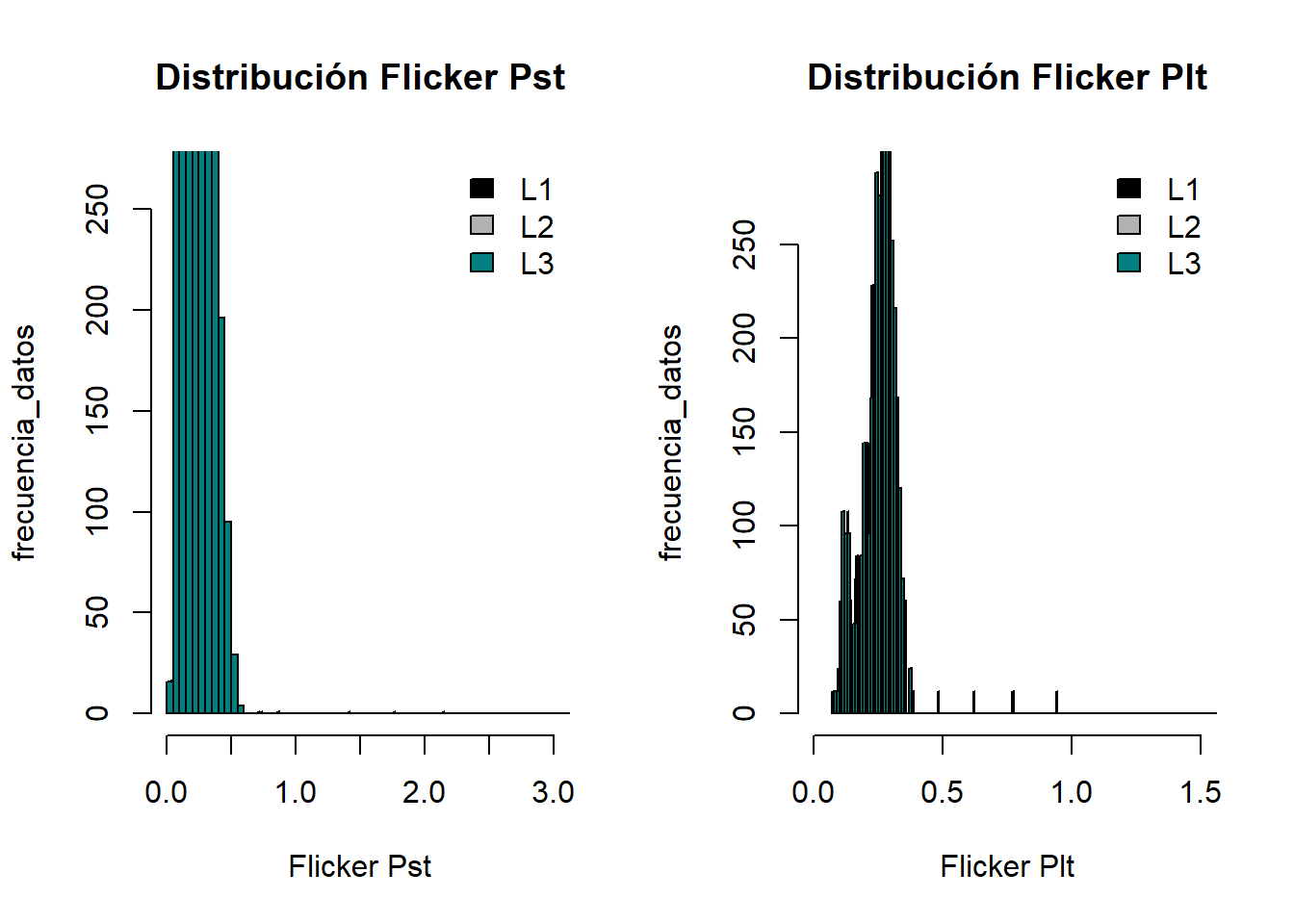

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.040 Min. :0.0390 Min. :0.0390 Min. :0.0810 Min. :0.0790 Min. :0.0790
1st Qu.:0.121 1st Qu.:0.1187 1st Qu.:0.1200 1st Qu.:0.2115 1st Qu.:0.2105 1st Qu.:0.2248
Median :0.184 Median :0.1800 Median :0.1910 Median :0.2480 Median :0.2475 Median :0.2670
Mean :0.205 Mean :0.2034 Mean :0.2176 Mean :0.2383 Mean :0.2389 Mean :0.2611
3rd Qu.:0.278 3rd Qu.:0.2760 3rd Qu.:0.3000 3rd Qu.:0.2722 3rd Qu.:0.2740 3rd Qu.:0.2970
Max. :1.769 Max. :2.1460 Max. :6.0970 Max. :0.7740 Max. :0.9440 Max. :2.6630

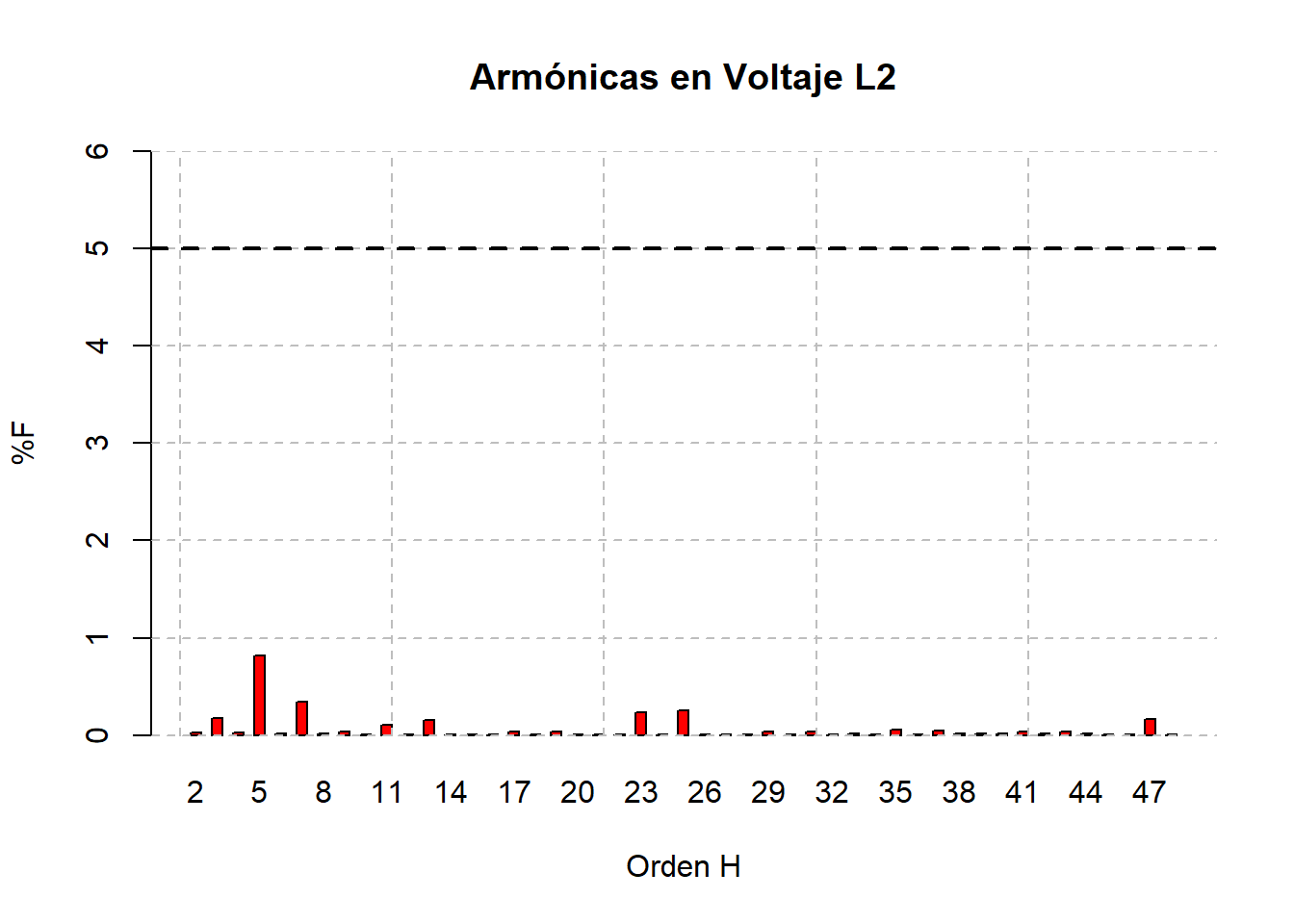

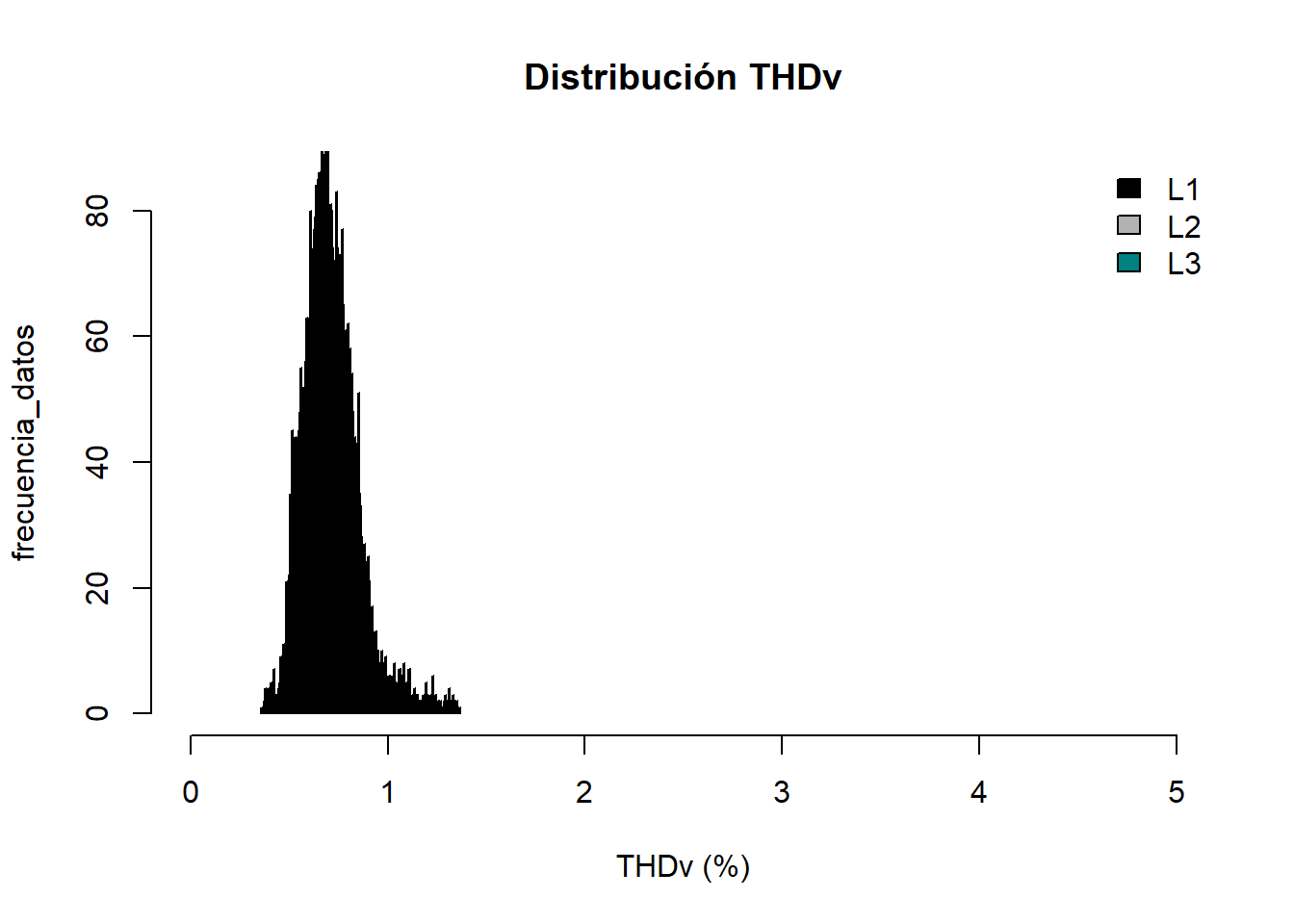

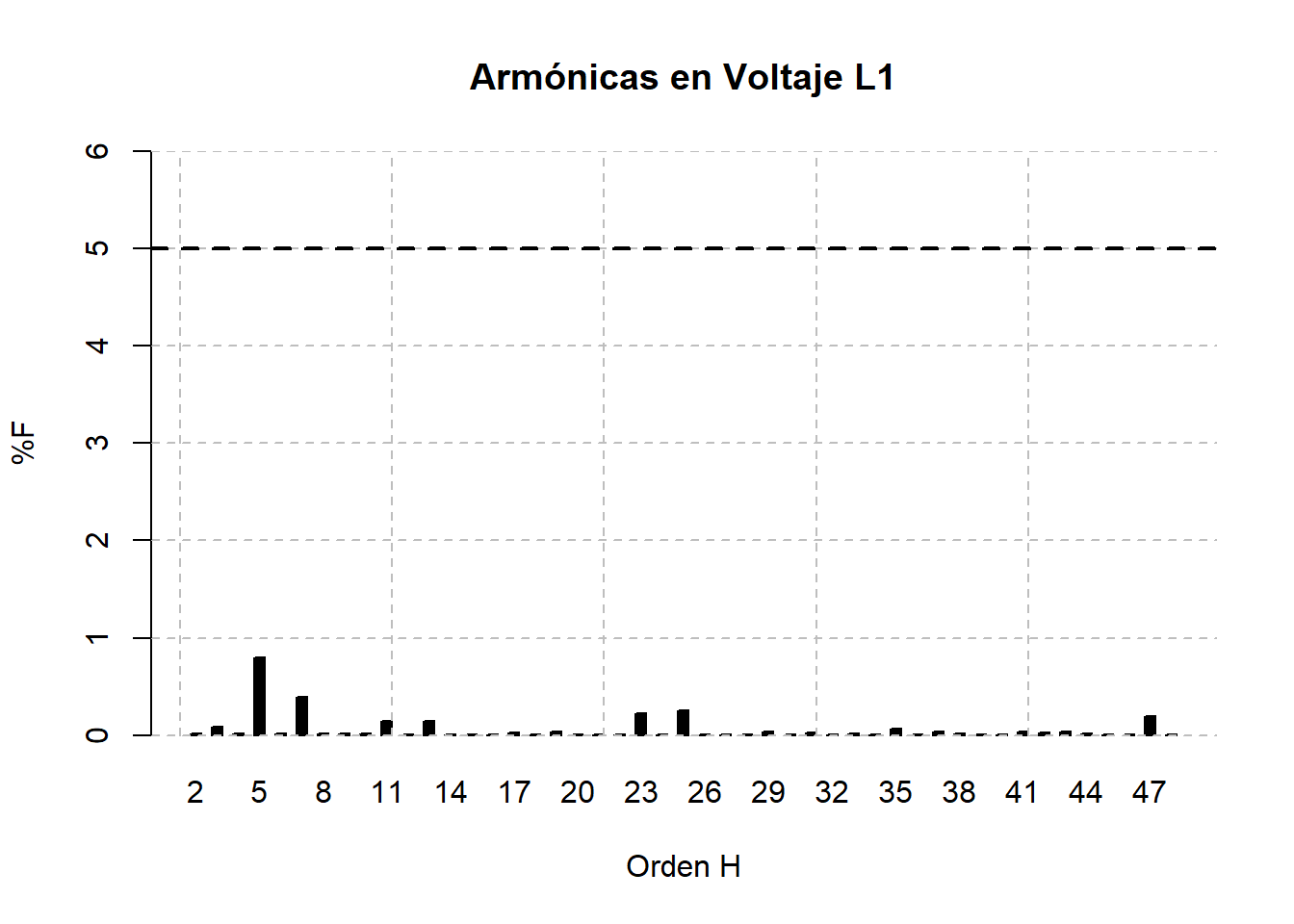

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.37 Min. :0.40 Min. :0.36
1st Qu.:0.62 1st Qu.:0.64 1st Qu.:0.61
Median :0.69 Median :0.71 Median :0.69
Mean :0.71 Mean :0.73 Mean :0.70
3rd Qu.:0.78 3rd Qu.:0.80 3rd Qu.:0.78
Max. :1.36 Max. :1.37 Max. :1.32

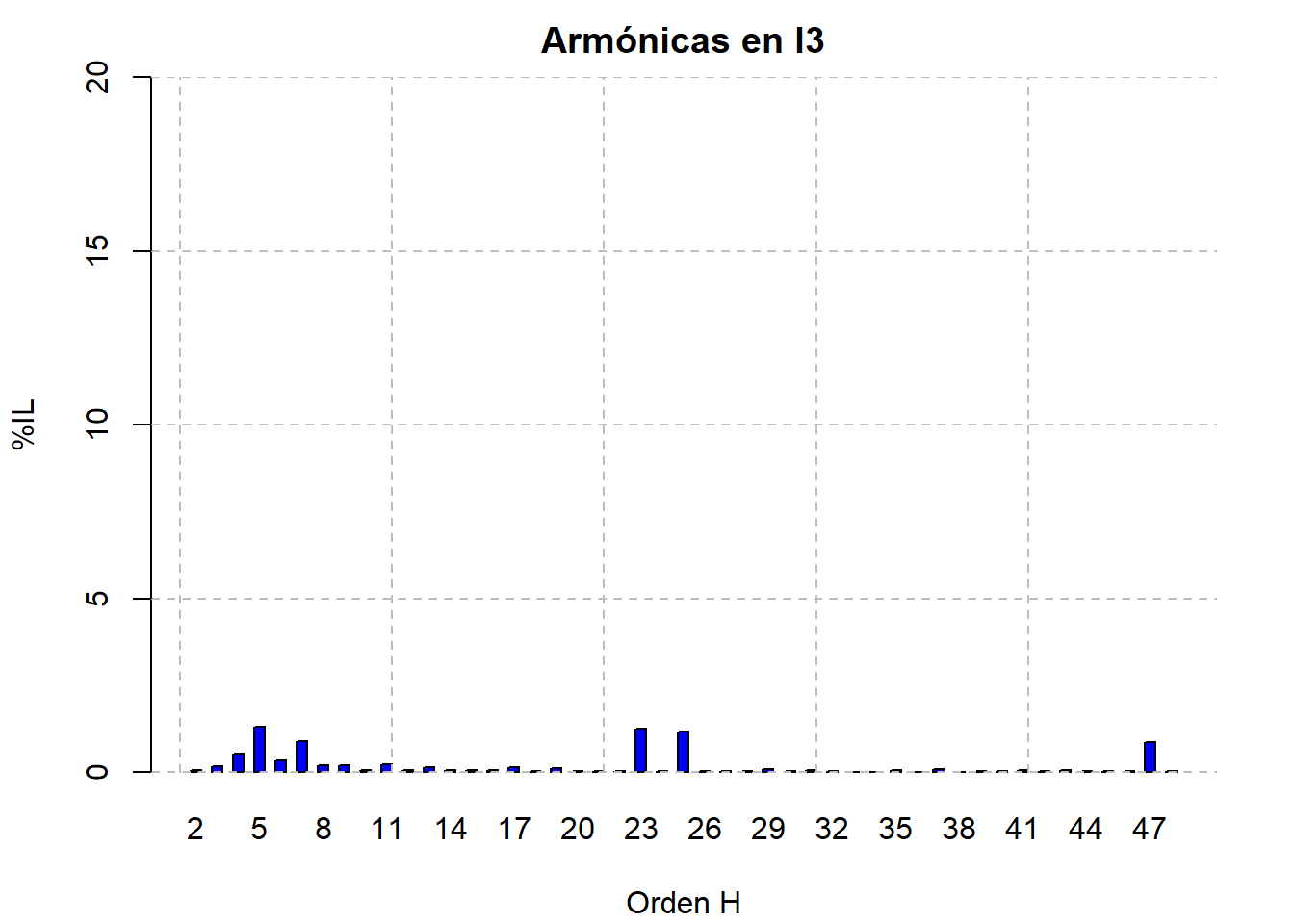

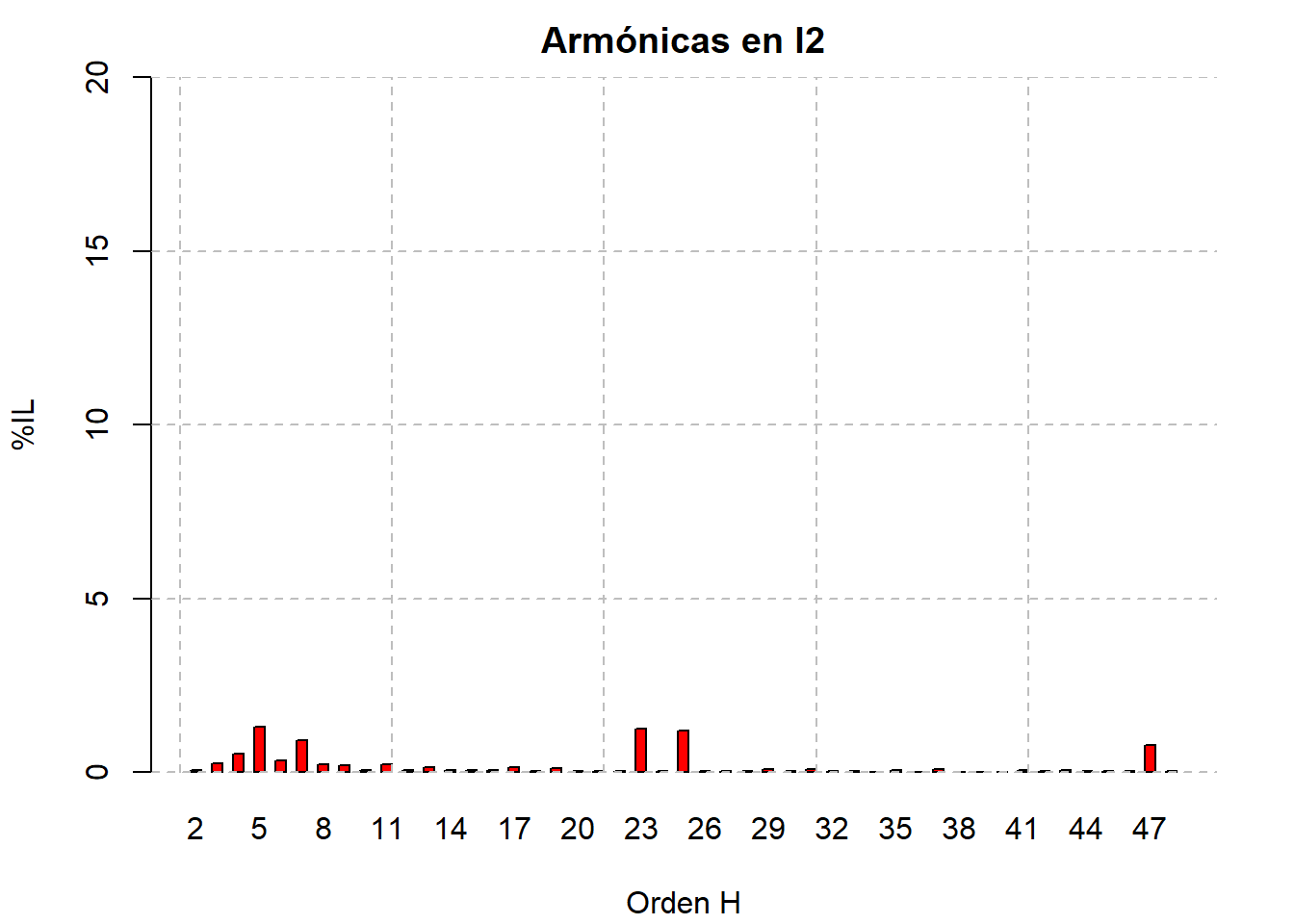

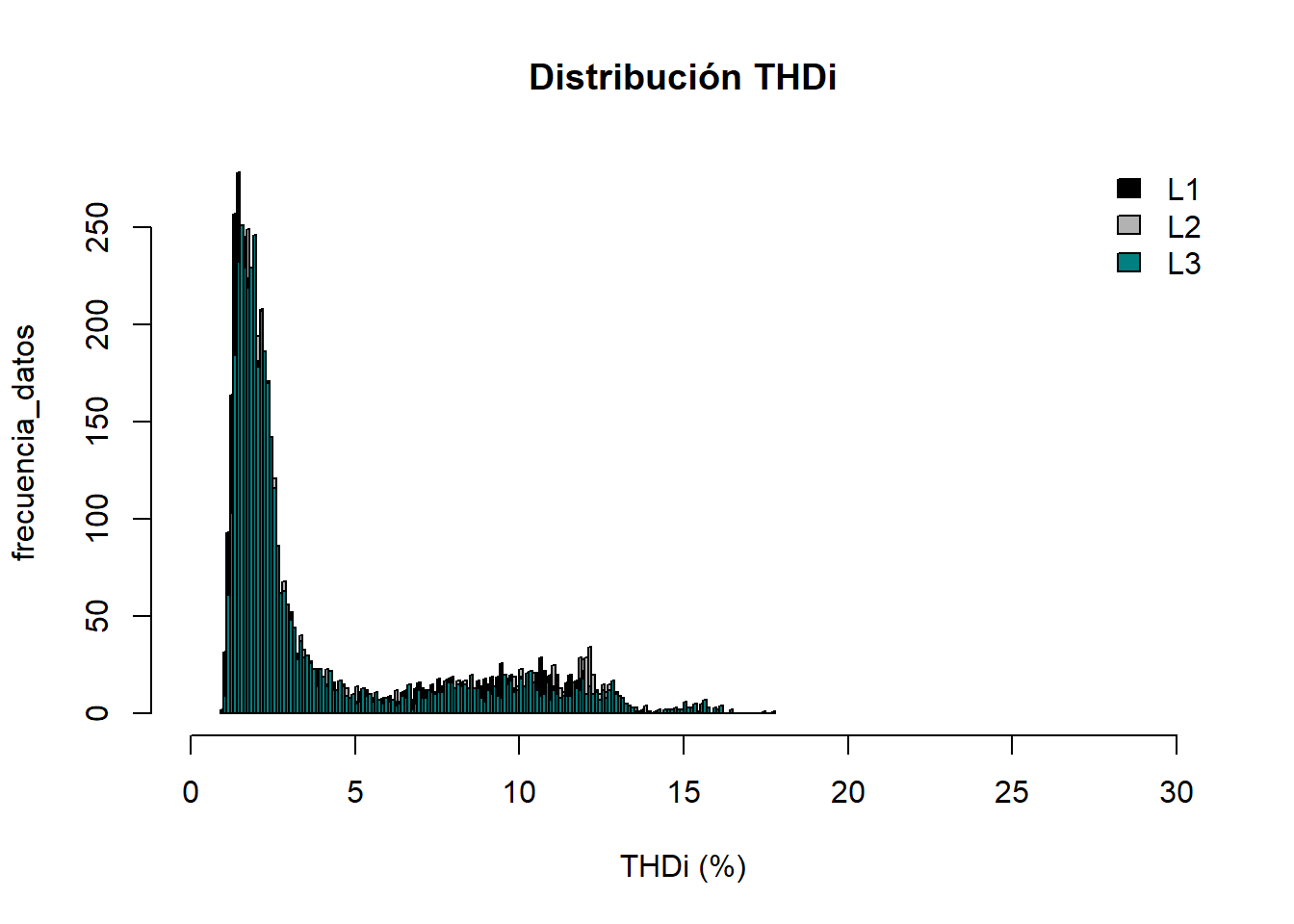

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 0.97 Min. : 1.0 Min. : 1.0
1st Qu.: 1.63 1st Qu.: 1.7 1st Qu.: 1.7
Median : 2.13 Median : 2.2 Median : 2.2
Mean : 3.60 Mean : 3.8 Mean : 3.9
3rd Qu.: 3.84 3rd Qu.: 4.0 3rd Qu.: 4.1
Max. :17.80 Max. :17.5 Max. :16.5
